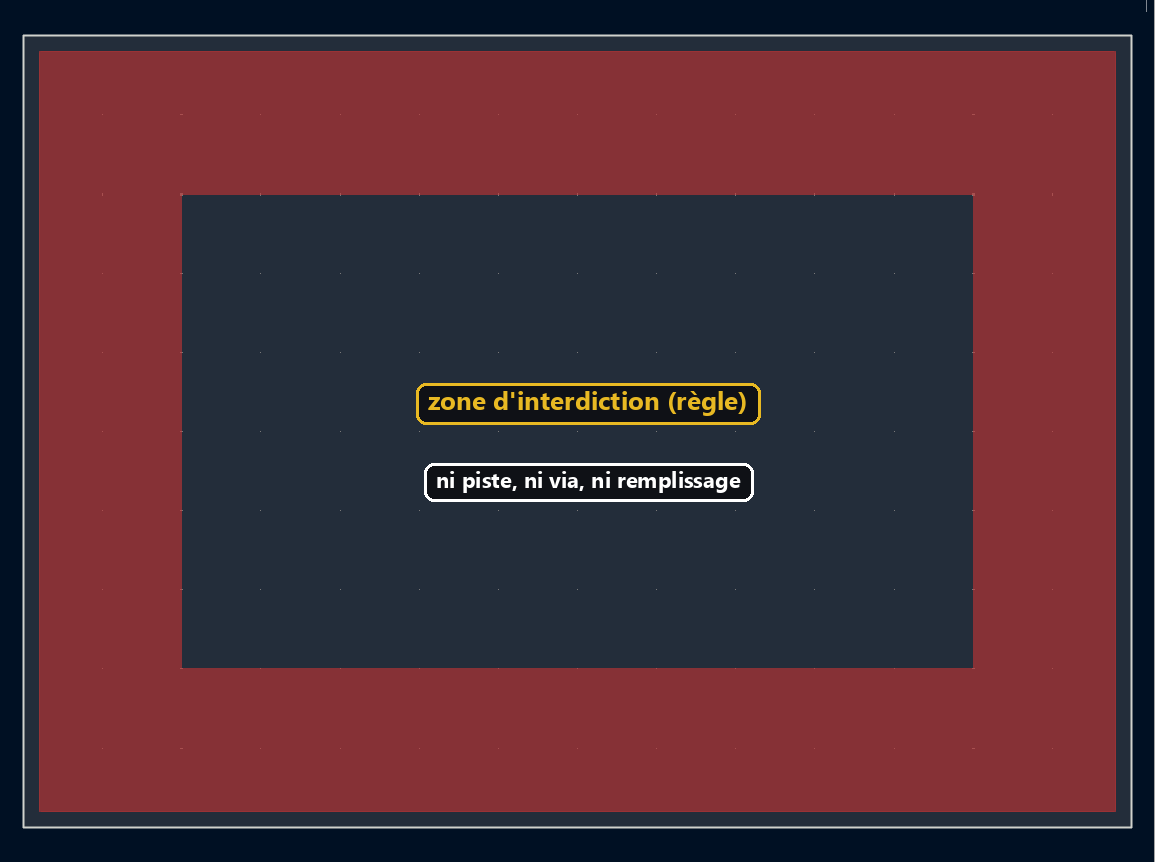

Créer une zone d'interdiction de routage (keepout) avec l'API Python de pcbnew

SetIsRuleArea(True) transforme la zone en zone de règle plutôt qu’en zone de cuivre remplie, puis chaque drapeau active une interdiction spécifique :

import pcbnew

board = pcbnew.GetBoard()
from pcbnew import ZONE, F_Cu

zone = ZONE(board)
zone.SetIsRuleArea(True)
zone.SetLayer(F_Cu)
zone.SetDoNotAllowTracks(True)
zone.SetDoNotAllowVias(True)
zone.SetDoNotAllowZoneFills(True)
board.Add(zone)

⚠️ Il n’existe pas de SetDoNotAllowCopperPour : c’est SetDoNotAllowZoneFills qui bloque le remplissage de cuivre.

Avec l’API IPC, on instancie un objet Zone vierge, on lui donne le type ZT_RULE_AREA, puis on déclare les mêmes interdictions. Ces drapeaux n’ont pas encore de propriété dédiée dans le client Python — on passe par .proto, qui donne un accès direct au message protobuf sous-jacent :

from kipy import KiCad
from kipy.board_types import Zone, ZoneType

kicad = KiCad()
board = kicad.get_board()
zone = Zone()
zone.type = ZoneType.ZT_RULE_AREA
zone.proto.rule_area_settings.keepout_tracks = True
zone.proto.rule_area_settings.keepout_vias = True
zone.proto.rule_area_settings.keepout_copper = True

⚠️ Comme pour le dégagement thermique, ces drapeaux n’existent que via .proto — il n’y a pas de raccourci zone.keepout_tracks direct dans le client Python actuel, et lui assigner une valeur ne lève aucune erreur tout en ne servant à rien.

Le contour se construit exactement comme pour une zone de cuivre classique :

from pcbnew import SHAPE_POLY_SET, FromMM

outline = SHAPE_POLY_SET()
outline.NewOutline()
for x, y in [(0, 0), (50, 0), (50, 30), (0, 30)]:
    outline.Append(FromMM(x), FromMM(y))
zone.SetOutline(outline)

Là aussi, même logique que pour la zone de cuivre standard : une PolyLine de nœuds enveloppée dans un PolygonWithHoles. C’est à ce moment, une fois toutes les propriétés fixées, que la zone est créée sur le board :

from kipy.geometry import PolyLine, PolyLineNode
from kipy.common_types import PolygonWithHoles
from kipy.util.units import from_mm

outline = PolyLine()
for x, y in [(0, 0), (50, 0), (50, 30), (0, 30), (0, 0)]:  # dernier point = fermeture de la boucle
    outline.append(PolyLineNode.from_xy(from_mm(x), from_mm(y)))

polygon = PolygonWithHoles()
polygon.outline = outline

zone.outline = polygon
zone.layers = [board.get_layer_by_name("F.Cu")]

board.create_items(zone)
