Basculer un footprint sur la face arrière avec l'API Python de pcbnew
Faites passer un footprint de la face avant à la face arrière du PCB par script, pour un composant monté côté cuivre B.Cu — avec pcbnew ou l'API IPC de KiCad.
Sur un PCB double face, certains composants (souvent des composants passifs peu encombrants) se montent côté cuivre arrière pour gagner de la place côté avant. Basculer un footprint par script évite d’ouvrir le menu contextuel à chaque composant à retourner.
Basculer le footprint
Flip retourne le footprint autour d’un centre donné — généralement sa propre position, pour un retournement sur place :
import pcbnew
board = pcbnew.GetBoard()
fp = board.FindFootprintByReference("U1")
fp.Flip(fp.GetPosition(), True)board.flip_items fait le retournement complet — couche et géométrie (pads, sérigraphie mirroirs) :
from kipy import KiCad
board = KiCad().get_board()
by_ref = {f.reference_field.text.value: f for f in board.get_footprints()}
fp = by_ref["U1"]
board.flip_items(fp)⚠️ Testé : changer juste fp.layer = board.get_layer_by_name("B.Cu") (sans passer par flip_items) déplace bien le footprint en couche B.Cu, mais ne mirrore pas les pads — leur position reste identique, ce qui produit un footprint sur la mauvaise face avec des pads mal alignés. La documentation de kipy le confirme explicitement : “Do not use this property to try to flip an existing footprint to the other side of a board. Use Board.flip_items instead.” flip_items accepte aussi une direction (BoardFlipDirection.BFD_LEFT_RIGHT, la valeur par défaut, ou BFD_TOP_BOTTOM).

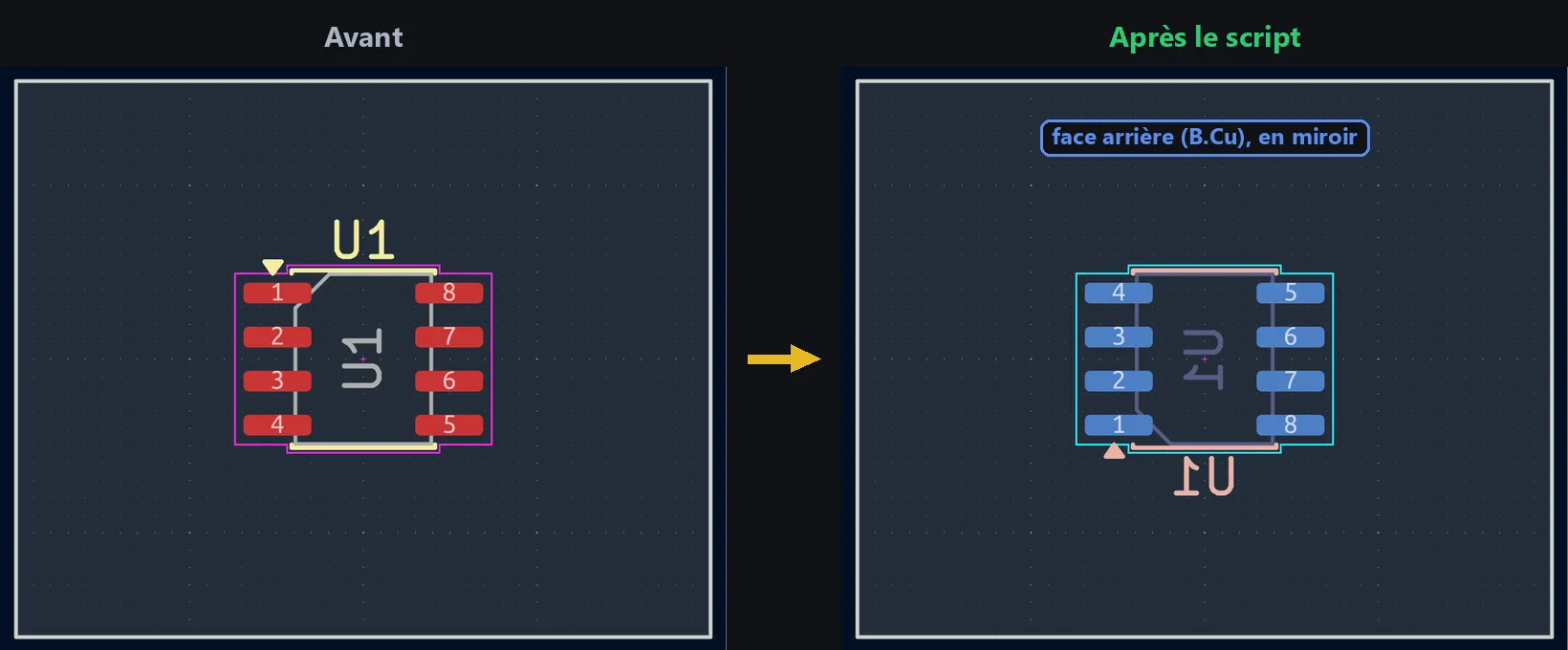

Essayez ci-dessous : basculez le footprint et observez comment son orientation et sa couleur de couche changent.
Pour aller plus loin
Après un Flip, pensez à vérifier que les pads traversants restent alignés et que le texte de référence reste lisible — sur la face arrière, KiCad affiche généralement le texte en miroir pour qu’il reste lisible une fois la board retournée physiquement.
