Générer les fichiers de fabrication (Gerber) avec l'API Python de pcbnew

PLOT_CONTROLLER pilote l’export couche par couche. On configure le dossier de sortie, puis on ouvre et referme un fichier de tracé pour chaque couche :

import pcbnew

board = pcbnew.GetBoard()
from pcbnew import PLOT_CONTROLLER, PLOT_FORMAT_GERBER, F_Cu

pctl = PLOT_CONTROLLER(board)
popt = pctl.GetPlotOptions()
popt.SetOutputDirectory("gerbers")

pctl.SetLayer(F_Cu)
pctl.OpenPlotfile("F_Cu", PLOT_FORMAT_GERBER)
pctl.PlotLayer()
pctl.ClosePlot()

Cet exemple ne trace que F_Cu : répétez SetLayer/OpenPlotfile/PlotLayer/ClosePlot pour chaque couche à exporter (cuivre, sérigraphie, masque, contour…).

Avec l’API IPC, l’export passe par un objet PlotSettings qui liste les couches à tracer, puis un appel de plus haut niveau sur la board :

from kipy import KiCad
from kipy.board_jobs import PlotSettings

kicad = KiCad()
board = kicad.get_board()

plot = PlotSettings()
plot.layers = [board.get_layer_by_name("F.Cu"), board.get_layer_by_name("B.Cu")]

result = board.export_gerbers("gerbers/ma_carte", plot_settings=plot)

⚠️ Deux conditions de version, comme pour le headless — vérifiées en local, export_gerbers fonctionne réellement une fois les deux réunies :

• côté KiCad, il faut la version 11 ou une nightly 10.99 : sur KiCad 10 stable, le serveur IPC répond littéralement “no handler available for request of type …ExportGerbers” — la commande n’existe pas encore côté application ;
• côté bibliothèque, export_gerbers et PlotSettings n’existent qu’à partir de kicad-python 0.9.0, encore en développement au moment de la rédaction (pip install kicad-python installe la 0.8.0, qui n’a ni l’un ni l’autre).

Testé avec les deux versions à jour (KiCad 10.99 + kicad-python en développement) : l’export produit de vrais fichiers .gtl/.gbl exploitables. En attendant une release qui réunit les deux côtés, utilisez pcbnew pour cet export.

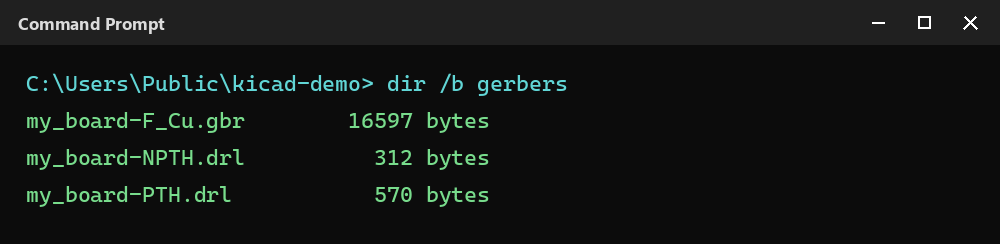

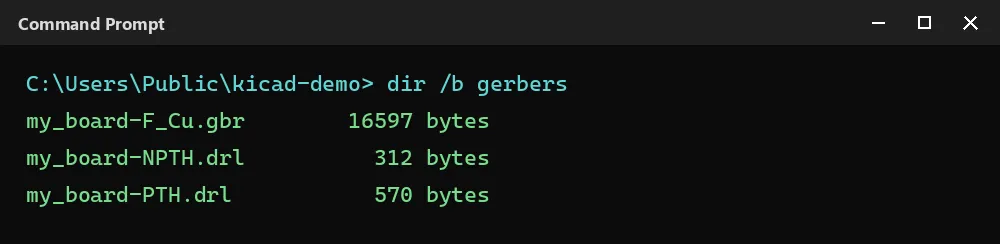

Le perçage utilise un contrôleur dédié, EXCELLON_WRITER, séparé du tracé des couches cuivre :

from pcbnew import EXCELLON_WRITER

drill_writer = EXCELLON_WRITER(board)
drill_writer.SetOptions(False, False, board.GetDesignSettings().GetAuxOrigin(), False)
drill_writer.CreateDrillandMapFilesSet("gerbers", True, False)

Même logique côté API IPC, en un seul appel :

from kipy.board import DrillFormat

board.export_drill("gerbers/ma_carte", format=DrillFormat.DF_EXCELLON)

⚠️ DrillFormat s’importe depuis kipy.board, pas kipy.board_jobs. Mêmes deux conditions de version que pour export_gerbers (KiCad 11/10.99 + kicad-python 0.9.0) — testé avec les deux à jour, produit un vrai fichier .drl.
